《인민경제 모든 부문의 생산기술공정과 생산방법, 경영활동을 새로운 과학적토대우에 올려세우기 위한 연구사업도 강화하여야 합니다.》 (
당의 과학기술중시사상을 높이 받들고 해양과학기술을 새로운 과학적토대우에 올려세우기 위한 연구사업을 힘있게 벌리는 과정에
수중음향상관속도계(CVL)는 물온도와 음속도의 영향을 받지 않는것을 비롯하여 도플러속도계보다 우월한 많은 특징을 가지고있으며 그의 측정정확도를 높이기 위한 여러가지 제안들이 연구도입되고있다.
우리는 수중음향상관속도계의 변환자들을 합리적으로 배렬하여 평면속도분해능을 개선하기 위한 연구를 진행하였다.
변환자배렬구조는 체계의 성능에 큰 영향을 주며 성능지표의 요구에 따라 배렬에 대한 설계가 진행되여야 한다.
상관속도계의 전형적인 수신자요소수는 8개이고 각이한 배렬구조를 가질수있으며 수신자들의 요소수와 배렬구조에 따라 수중음향상관속도계의 장치원가와 프로그람의 복잡도 등 여러가지 성능지표들이 결정된다.
일반적으로 리용되여온 변환자배렬형식에는 십자형, C형, T형, 벌집형배렬 등이 있다.
선행연구결과를 통하여 수중음향상관속도계의 수신자배렬을 달리하는데 따라 속도측정분해능이 서로 달라진다는것을 알수 있다.

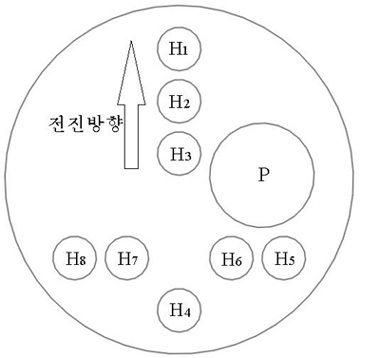

우리는 횡방향속도에 비하여 전진방향속도가 우세한 수중항주체의 특성을 고려하여 전진방향의 속도측정분해능을 높이기 위하여 변환자배렬구조를 그림과 같이 설계하였다.
그림에서 P는 송신자이고 H1~H8은 수신자이다.
이 배렬구조를 적용하면 완전9×5상관행렬을 구성할수 있으므로 십자형에서와 같은 횡방향속도측정분해능을 보장하면서도 전진방향에 대하여 속도측정분해능을 더 높일수 있다. 즉 이 배렬은 십자형에서와 같이 구조가 간단하고 직관적이며 평면속도측정에 대하여 높은 분해능을 보장할수 있다. 제안된 배렬의 분해능을 평가하기 위하여 LabVIEW로 모의를 진행한 결과 전진방향의 분해능은 십자형배렬에서 [-2, 2]로서 5이고 제안된 배렬에서는 [-4, 4]로서 9이며 횡방향의 분해능은 다같이 [-2, 2]로서 5이므로 제안된 배렬구조의 분해능이 십자형에서보다 횡방향에서는 같고 전진방향에서 1.8배로 제고된다는것을 확증하였다.
