우리 연구집단은 마그네시움합금의 내부식성을 개선하기 위하여 간단한 침지법으로 산화철을 함유한 내부식성복합피복을 제조하였다. 마이크로호광산화(MAO) 처리된 마그네시움합금은 피틴산/3-아미노프로필트리메톡시실란혼합물과 류산제2철7수화물/스테아린산용액에 의하여 련속적으로 변성되였다. 피복표면의 미시구조와 화학조성, 기능단들은 각각 SEM, EDX, XPS, FT-IR에 의하여 확정되였다. 복합피복의 내부식성은 3.5% NaCl용액에서 전기화학시험에 의하여 평가되였다.

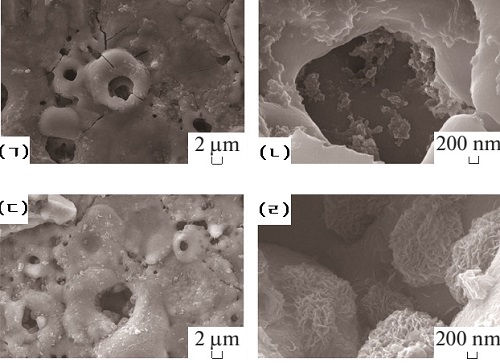

실험결과들은 제조된 복합피복이 단일한 MAO피복과 마그네시움합금기지에 비하여 약 2~4자리 더 높은 내부식성을 나타낸다는것을 보여주었다. 나노척도에서 꽃모양의 그물구조형태를 가진 복합피복은 산화마그네시움, 피틴산마그네시움, 산화철로 구성되여있으며 이것은 MAO피복의 미세결함들에 대하여 우수한 밀페효과를 나타냄으로써 마그네시움합금기지에로의 부식매질의 침투를 효과적으로 제한하였다.
MAO피복을 먼저 피틴산/3-아미노프로필트리메톡시실란혼합물로 처리하고 련이어 류산제2철7수화물/스테아린산용액으로 처리하였다.
연구결과는 잡지《Protection of Metals and Physical Chemistry of Surfaces》(2018)에 《Excellent Anti-Corrosive Composite Coating Containing Iron Oxide on AZ31B Mg Alloy》(https://doi.org/10.1134/S2070205118060199)의 제목으로 출판되였다.
